ESP32-C3-WROOM-02 ピッチ変換基板 3枚セット

SOLD OUT

WiFi/Bluetooth搭載マイコン「ESP32-C3-WROOM-02」のピッチ変換基板（ブレークアウト基板）です。
ブレッドボードでの開発やユニバーサル基板への取り付けに使用します。

【特徴】
・ESP32-C3-WROOM-02のピン間隔を2.54mmピッチに変換します。

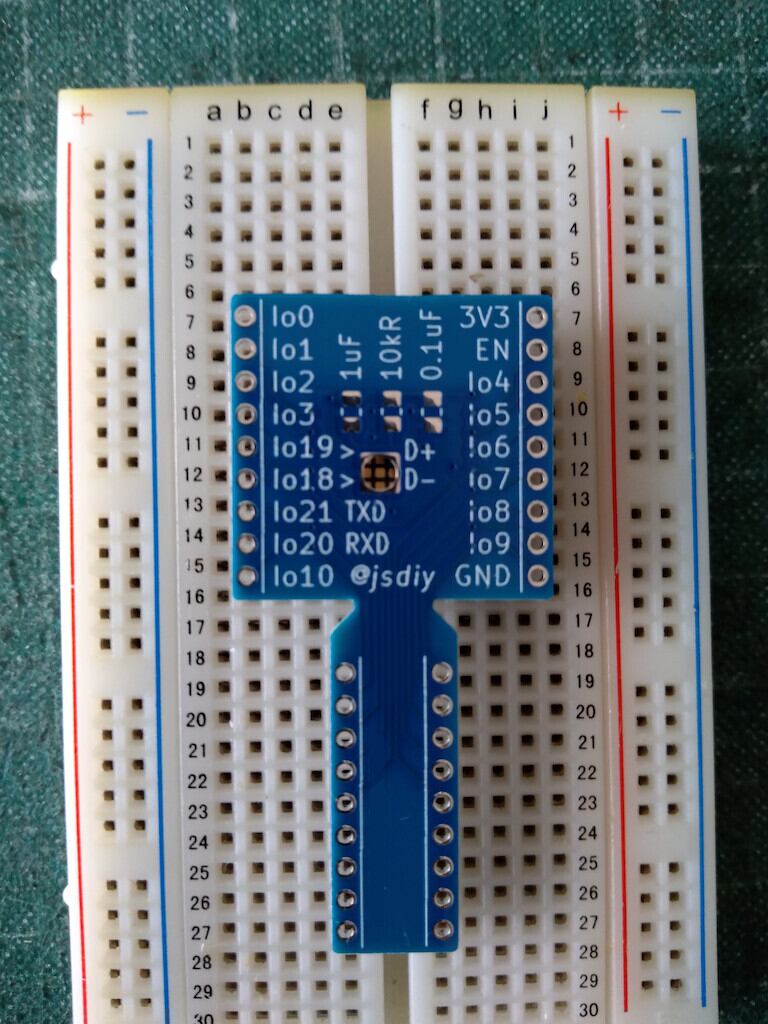

・3V3ピンにパスコンを実装することができます。
　コンデンサ[0.1μF]は2012mm(0805inch)サイズのSMDが実装可能です。
・ENピンに必要なRC遅延回路を実装することができます。
　抵抗[10kΩ]とコンデンサ[1μF]は2012mm(0805inch)サイズのSMDが実装可能です。
・幅広側をブレッドボードに挿す場合でもブレッドボードの両側が1列空きます。
・サイズ： 幅25.4mm x 長さ52.07mm x 厚さ1.2mm

【使用方法】
・ブレッドボードで使用する場合
　基板の細い部分の穴にピンヘッダを取り付けます。

・ユニバーサル基板等へ取り付ける場合
　基板の細い部分を根元で切り取り、幅広側の穴にピンヘッダを取り付けます。

【商品内容】

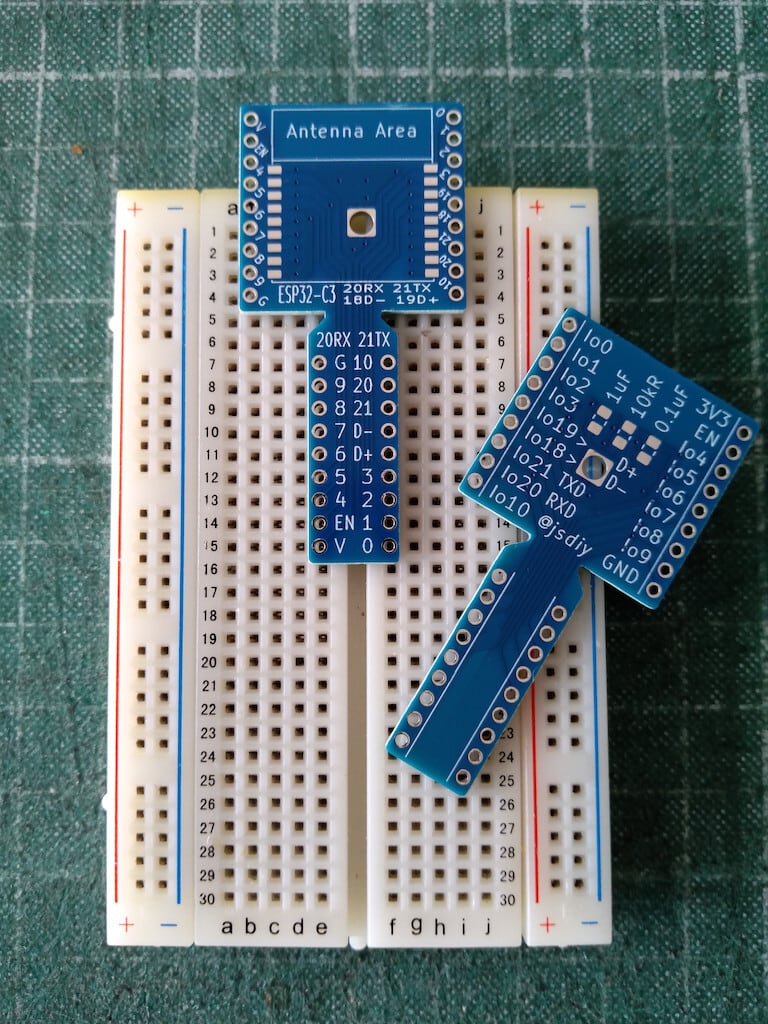

・ESP32-C3-WROOM-02のピッチ変換基板（青色）…3枚セット

※マイコンほか電子部品、ピンヘッダ、ブレッドボード等の部材は商品に含まれません。

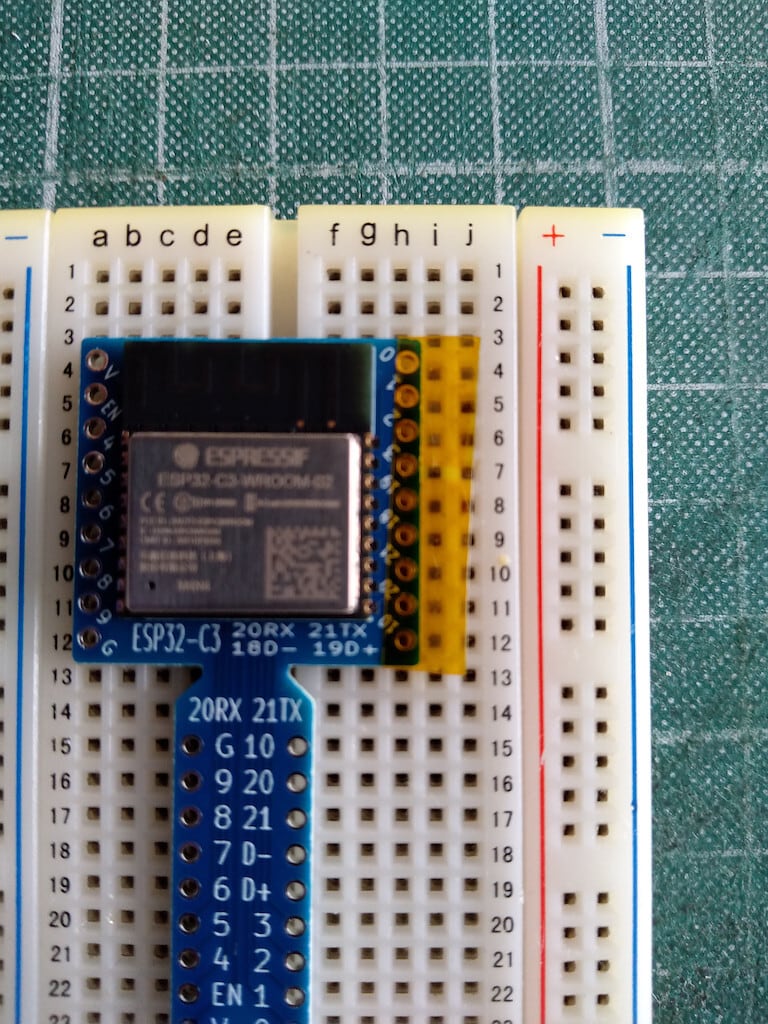

※使用例の緑色バージョンは試作品のため当商品とは外観が異なりますがピッチ変換機能は同等です。

【備考】
・マイコン「ESP32-C3-WROOM-02」は各自でご用意ください。秋月電子通商などで購入できます。
・マイコン「ESP32-C3-WROOM-02」は各自でハンダ付けしてください。その他の部品も同様です。
・アフターサポートにつきましては[CONTACT]よりご連絡ください。

◆ESP32-C3-WROOM-02について◆
・Espressif社のRISC-Vマイコンです。
・WiFi/Bluetoothが搭載されており、スマホやインターネットと連係した電子工作が楽しめます。
・Arduino IDE や、Visual Studio Code + PlatformIO などの開発環境が利用できます。
・マイコンへの書き込み器は不要です。
　PCとマイコンを直接USBケーブルで接続し、プログラムを書き込むことができます（写真参照）。
・開発詳細： http://jsdiy.starfree.jp/esp32c3_spiboot/
